夫唯大雅,卓尔不群 -----晟矽TWS充电仓方案专用MCU

日期:2020-03-03   作者:晟矽微电



     面对如火如荼的TWS市场,晟矽微电子TWS充电仓充放电管理专用MCU“MC9931”正式面市。有灵活功能需求充电仓方案中,这个单芯片可取代专用充放电管理SOC芯片加MCU的双芯片。此次推出的产品有外置MOS的MC9931A0ZQ和内置MOS的MC9931A1ZQ两个型号。MC9931既有专用充放电管理SOC芯片的稳定性,又有MCU的灵活性和集成度。其整体方案的高性价比可从容面对高性能、多功能与低价格诸多需求的挑战。正所谓夫唯大雅,卓尔不群!


资源介绍

     硬件资源上MC9931除内置12位高精度ADC模块外,其特殊性在还于集成了BUCK-BOOST模块和两路独立负载检测与独立放电MOS电路,所以其功能可覆盖市场上大部分专用充放电管理SOC芯片而且性价比更高。MC9931还有的增值功能为内置载波通信用于耳机仓和耳机之间的通信。基于MC9931开发的软件可用到包括:8位RISC架构CPU、 2K*16字节OTP ROM、128字节SRAM等在内的资源,给用户提供足够功能的自定义空间。另外,此芯片采用QFN20 3*3封装,更好的支持散热和简化电路设计。



方案原理图:(提供MOS外置和内置两种方案)

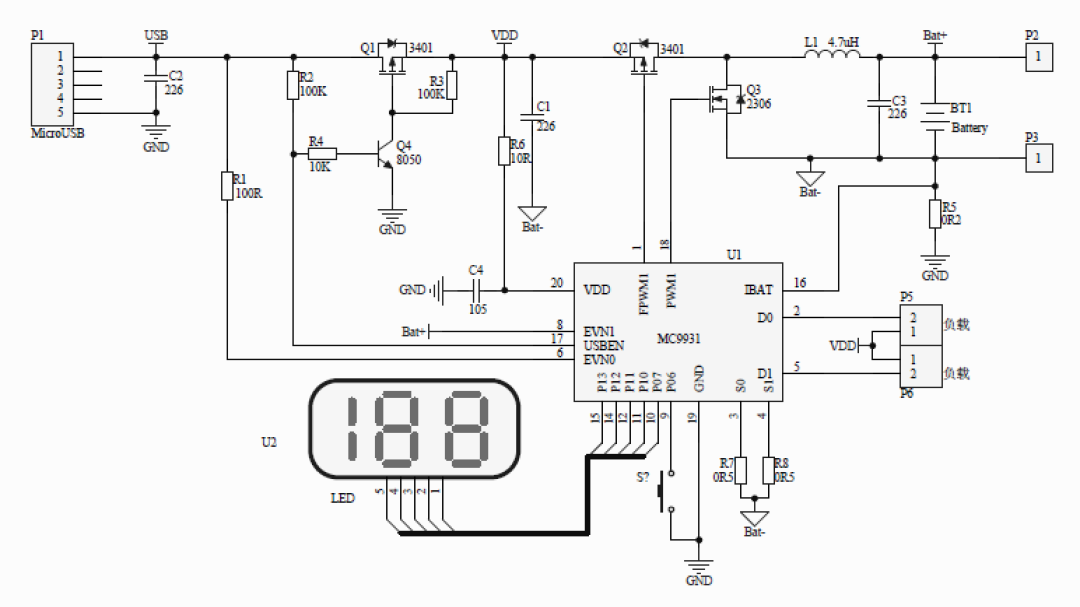

       MOS外置方案MC9931A0ZQ

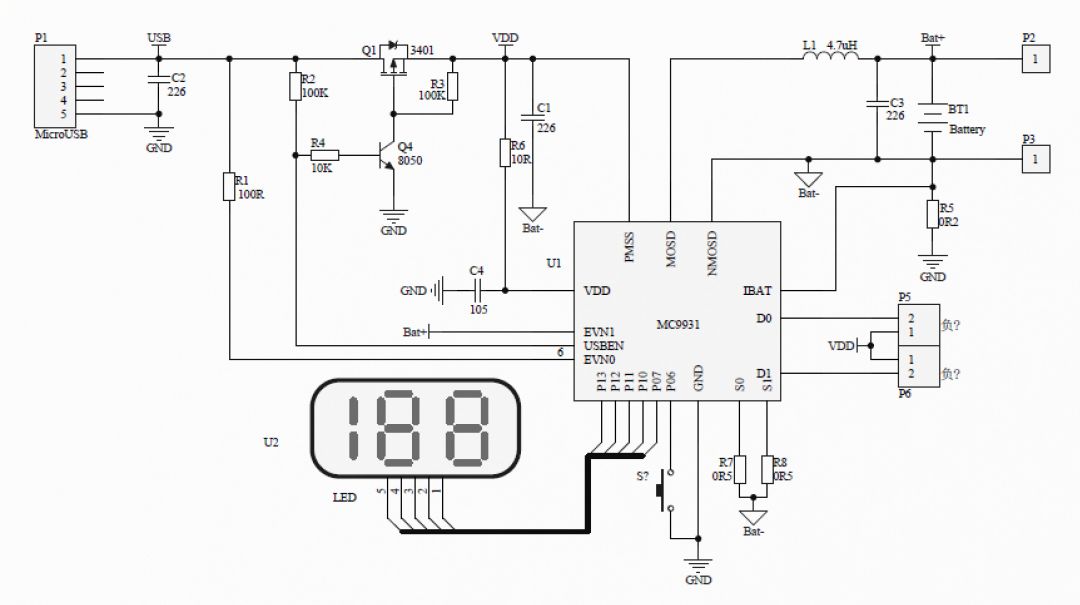

MOS内置方案MC9931A1ZQ




方案功能特点

◆5V输入端过欠压保护

电池过充过放保护

充电插入检测

2路负载独立控制和检测,可做通信

负载小电流检测

负载过流保护

放电超时保护

电量指示:1-4LED、数码管等多样化


电气参数

充电

涓流电流

50mA

恒流电流

300mA

截至电流

50mA

输入端欠压电压

4.3V

输入电压

4.3-5.5V

放电

输出电压

5V

开启放电电流

>7mA

充满截至电流

7mA

保护电流

150mA

低功耗

单耳机

<5uA

双耳机

<10uA


注:上述部分参数可通过程序调节。

资料获取网址:http://bbs.sinomcu.com

官方技术支持群 814641858





技术支持群 热线电话

电话咨询

+86-21-38682906
