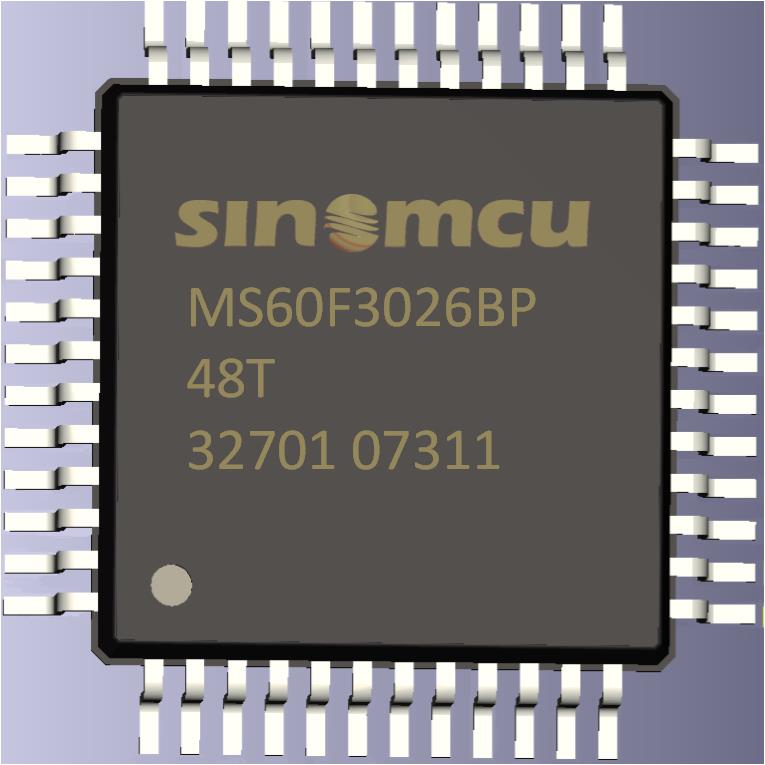

MS60F3026是一款基于ARM Cortex-M0内核设计研发的MCU芯片,该产品集成了128KB Flash, 16KB SRAM,主频可以最高工作于72MHz。具有高可靠,兼容性强的外设模块,如模数转换器ADC,数模转换器DAC, 增强型串行通讯USART, SPI, IIC等接口。提供最大59个GPIO, 工作温度支持 -40~105℃, 封装提供 LQFP64/48/32 QFN40/32

▶ CORE

         32位ARM Cortex-M0内核

         最高主频72MHz

▶ 存储器

         片上128K字节 FLASH程序存储器

         片上16K字节 SRAM ,支持硬件奇偶校验

         支持代码加密保护功能

▶ 复位与电源管理

         数字和IO供电:2.2~3.6V

         模拟电源供电:VDDA=VDD

         上电/断电复位(POR/PDR)

         可编程电压监测器(PVD)

         低功耗模式:睡眠、停止和待机模式

▶ 时钟管理

         片上高精度16MHz RC 高速振荡器, 1%@typical

         片上32KHz低功耗RC低速振荡器

         支持 32768Hz RTC 晶体振荡器

         4~16MHz 晶体振荡器

         PLL时钟,最高输出72MHz,支持32/48/64/72MHz多档倍频可调

▶ I/O

         最多59个 I/O

         所有I/O口具有外部中断功能

▶ 电机专用PWM

         1个16位高级PWM模块,支持4路带死区可调互补输出,共8个通道,具有刹车功能

        △ 4个独立事件触发功能,可与ADC,DAC,TIMER等进行联动

▶定时器

        △ 3个16位定时器,3个32位定时器

    △ 6对输入捕获,6路波形输出

    △ 独立 IWDG, WWDG看门狗

    △ 1个24位SysTick 递减计数器

    △ 1个16位低功耗定时器,可用于低功耗唤醒

▶ 12位高精度ADC

         12位高精度逐次逼近型ADC

         多达22个外部通道

         5个内部通道:温度传感器,VREF,AVDD, AGND,OPA输出

         内部温度传感器 2%精度

         工作电压范围:2.5V~VDDA

▶ 12位DAC 数模转换器

         DAC输出最多支持4路

▶ 通讯接口

         1 个 USART 接口,支持主同步SPI模式,ISO7816,LIN,IrDA

         3个通用 UART 接口

         2 个 I2C 接口,支持快速模式+(1Mbps)

         2个 SPI 接口,支持8~16位的数据格式,最高速率为1/2总线时钟

▶ CRC-32计算单元

     △ 支持8位、16位、32位任意奇数多项式CRC运算

▶ PDMA 控制器

         支持17个PDMA通道

         支持设:ADC、SPI0~1、I2C0~1、USART、UART0~3、TIMEx(x = 1,2,3,16,17)

▶ 2个高性能电压比较器

         每个比较器支持10路外部输入

         反相可选择内部多档位比较电压,且有SMT档位选择

         输出带数字滤波,极性选择,引发中断,与定时器产生联动效果,同时作为高级定时器的刹车输入信号

         带有自校准功能

▶ 96位的芯片唯一码

▶ 串行单线调试(SWD)接口

▶ 工作环境温度

         -40℃~105℃

▶ 封装形式

         LQFP64/48/32、QFN40/QFN32
