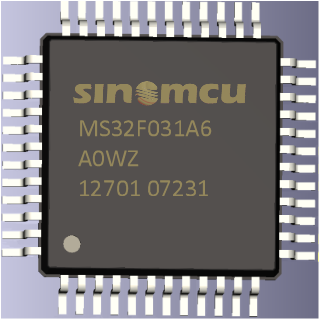

【新品发布】晟矽微电推出M0系列MS32F031A6 MCU

日期:2021-11-02   作者:晟矽微电


       金秋十月,桂花飘香;国歌阵阵,红旗飞扬。在这迎接祖国华诞之际,晟矽微电子发布一款基于Cortex-m0内核的MS32F031A6 BLDC应用MCU微控制器。该控制器集成了硬件乘除法器、运算放大器、模拟比较器等模块,使得在产品设计时集成度更高,性价比更高。同时,对市场上的同类产品具有脚位兼容、外设资源覆盖的特点。适用于BLDC电机控制、工业、BMS、IOT物联网等应用领域。

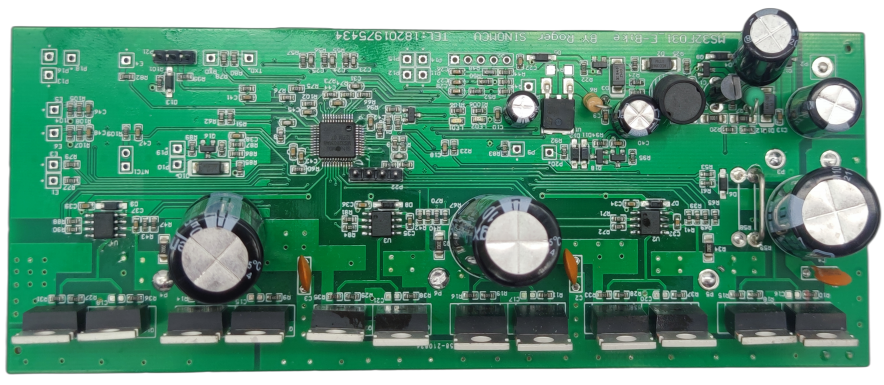

电动自行车专用Demo板

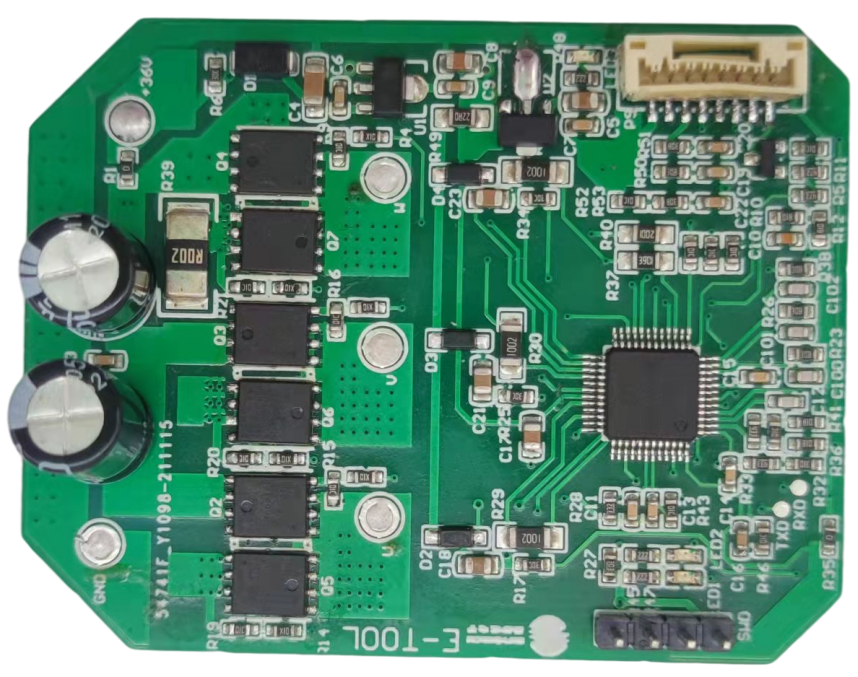

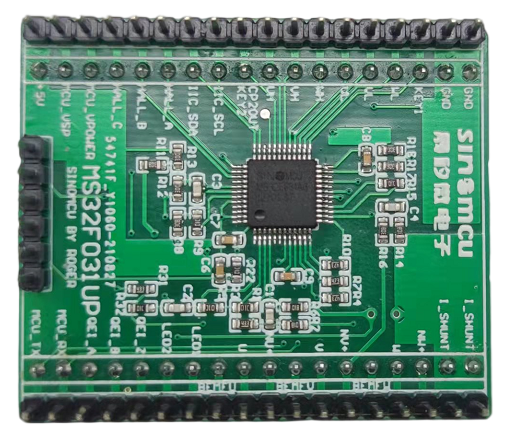

                                          电动工具Demo板                                                                   最小系统Demo板



MS32F031A6产品特性如下


CORE

Ø ARM Cortex-M0内核

Ø 最高主频48MHz

Ø 工作电压:2.0~5.5V

Ø 工作温度:-40℃~105℃

存储器

Ø FLASH:  32KB

Ø SRAM: 4KB 支持硬件奇偶校验

Ø 支持代码加密保护功能

时钟管理

Ø 片内高速振荡器:16MHZ

Ø 片内低频振荡器:40KHZ

Ø 支持片外 4-32MHz晶体振荡器

Ø PLL时钟,最高可倍频至48MHz,多档可调

定时器

Ø 1路16位7通道高级定时器,支持6路增强PWM输出,带死区控制及紧急刹车功能

Ø 1路32位和4路16位定时器,支持输入捕获和比较输出,支持IR解码,紧急刹车制停功能组合

Ø 2个看门狗定时器:IWDG和WWDG

Ø 1个24位递减计数SysTick定时器

12位高精度ADC

Ø 最多支持10路外部通道

Ø 6路内部通道,包含温度传感器,VBAT/2, 3路OPA输出

通讯接口

Ø 1路USART接口,支持同步SPI模式,ISO7816,LIN,IrDA,自适应波特率和换醒功能

Ø 1路I2C接口,高最支持1Mbps,SMBus/PMBus方式,和低功耗唤醒

Ø 1路SPI接口,支持4-16位数据格式

DMA

Ø 支持5路独立DMA通道

ACMP模拟比较器

Ø 同相/反相端输入多通道可选

Ø 参考电压多档可选

Ø 输出带数字滤波、极性选择、中断触发、与定时器产生联动控制,PWM刹车功能

OPA运算放大器

Ø 内部放大倍数多档可选

Ø 自带校准功能

封装形式 LQPF48、LQFP32、QFN32多种可选


部分电机控制方案图片展示

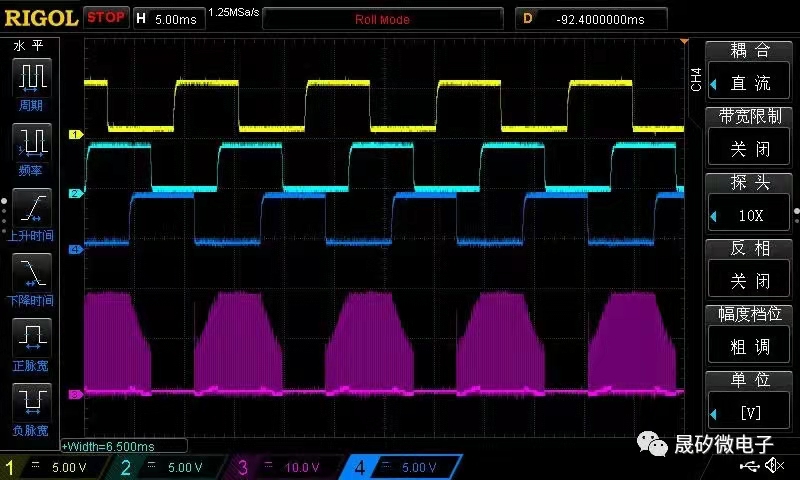

带霍尔方波运行

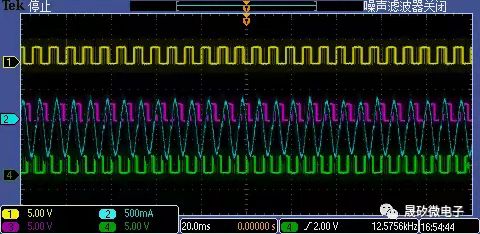

两轮电动自行车空载全速运行

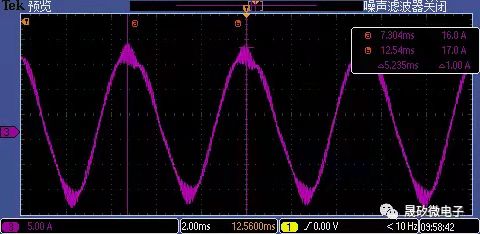

无传感器正弦高速运行

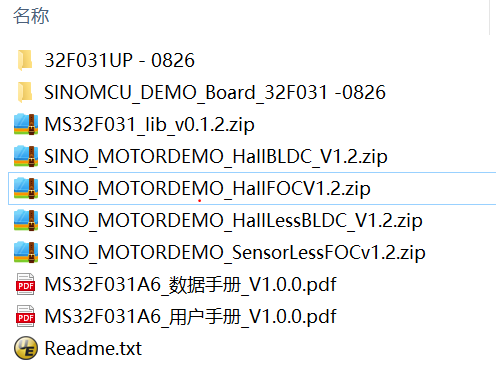

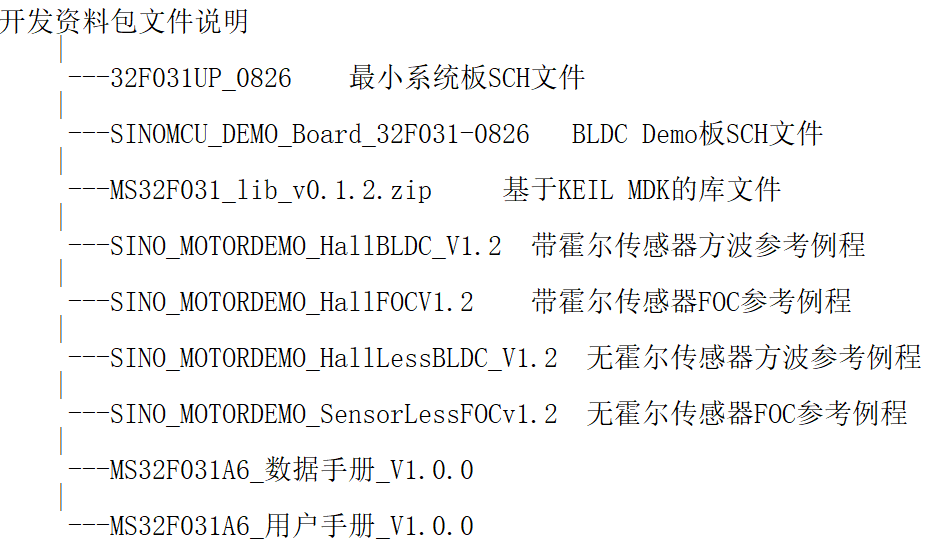

官方提供的开发资料包




       晟矽微电坚持 8位+32位MCU产品的双轮驱动发展路线。第一个轮子8位MCU产品线已覆盖小家电、消费类电子、电力电子、安防电子等多个应用领域;第二个轮子32位MCU目前正在加速前进。晟矽微电推出第一颗MS32F031A6产品之后,会陆续推出全系列32位的MCU产品,资源FALSH从16K-1024K,SRAM从4KB-192KB,外设包括ADC,DAC,LCD Driver,USB,LIN,CAN,Ethernet等常用到的资源,引脚数量从20PIN至176PIN,满足客户的多种脚位、多种封装形式需求。同时产品还包括ARM的Cortex架构和RISC-V架构可选,更好支持国产替代、安全保障应用。

       晟矽微电坚持与各位同路人 秉以诚信,敢于创新,勇于拼搏,走向共赢!

       “长风破浪会有时,直挂云帆济沧海”——大家共勉!
