MC9931

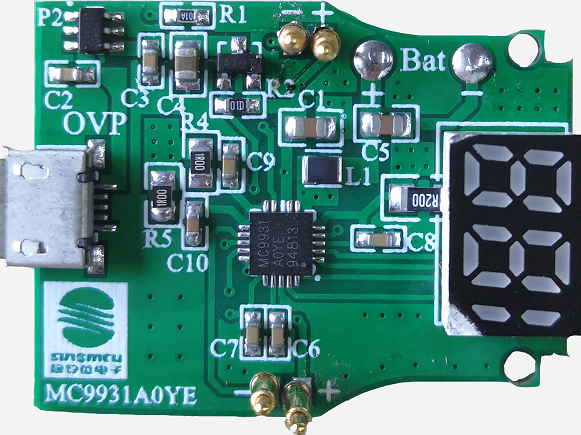

MC9931用于TWS充电仓,集成了BUCK-BOOST模块和两路独立负载检测与独立放电MOS电路,还可以控制充电仓和耳机之间的通信。
▶ 8位CPU内核
△ 精简指令集,8级深度硬件堆栈
△ CPU为双时钟,可在系统高/低频时钟之间切换
△ 系统高频时钟下FCPU可配置为4/8/16/32/64分频,系统低频时钟下FCPU固定为2分频
▶ 存储器
△ 2K×16位OTP型程序存储器,可通过间接寻址读取程序存储器内容
△ 128字节SRAM型通用数据存储器,支持直接寻址、间接寻址等多种寻址方式
▶ 2组共16个I/O
△ P0(P00~P07),P1(P10~P17)
△ P04为输入/开漏输出口,可复用为外部复位RST输入,编程时为高压VPP输入
△ 所有端口均内置上拉和下拉电阻,均可单独使能
△ P17上拉电阻和P16下拉电阻复位初有效,并可配置复位后的初始状态
△ P0所有端口均支持键盘中断唤醒功能,并可单独使能
△ P00-P01、P03-P02之间内置NMOS电路,可通过寄存器位控制其关断/导通
▶ 系统时钟源
△ 内置高频RC振荡器(32MHz),可用作系统高频时钟源
△ 内置低频RC振荡器(32KHz),可用作系统低频时钟源
▶ 系统工作模式
△ 高速模式:CPU在高频时钟下运行,低频时钟源工作
△ 低速模式:CPU在低频时钟下运行,高频时钟源可选停止或工作
△ HOLD1模式:CPU停止运行,高频时钟源工作
△ HOLD2模式:CPU停止运行,高频时钟源停止工作,低频时钟源工作
△ 休眠模式:CPU停止运行,所有时钟源停止工作
▶ 内部自振式看门狗计数器(WDT)
△ 溢出时间可配置:16ms/64ms/256ms/1024ms
△ 工作模式可配置:始终开启、始终关闭、低功耗模式下关闭
▶ 3个定时器
△ 16位定时器T0,可实现外部计数功能
△ 8位定时器T1,可实现外部计数、1对互补且死区可设的8+3模式PWM
△ 8位定时器T2,可实现2路共周期独立占空比的PWM
▶ 1个频率可编程RC振荡器PFRC
△ 振荡频率复位初始值:32MHz
△ 最大调节范围:(32MHz -10%)~(32MHz +4%)(以实际芯片为准)
△ 输出时钟FPFRC可用作定时器时钟源
▶ 1个12位高精度逐次逼近型ADC
△ 12路外部通道:AN0~AN11;4路内部通道:GND、VDD/4、EVN0/4、EVN1/4
△ 参考电压可选:VDD、内部参考电压VIR(2V/3V/4V)、外部参考电压VER(VERI输入)
△ ADC时钟:FHIRC的32/64/128/256分频
△ 支持零点校准
▶ 中断
△ 外部中断(INT0~INT1),键盘中断(P00~P07),定时器中断(T0~T2)
△ ADC中断,LVD中断
▶ 低电压复位LVR:1.8V/2.0V/2.4V/2.7V/3.2V
▶ 低电压检测LVD:2.0V/2.2V/2.4V/2.6V/2.8V/3.2V/3.6V/4.0V
▶ 工作电压
△ VLVR27 ~ 5.5V @ Fcpu = 0~8MHz
△ VLVR20 ~ 5.5V @ Fcpu = 0~4MHz
△ VLVR18 ~ 5.5V @ Fcpu = 0~500KHz
▶ 封装形式:QFN20/DFN8
